1.2067 | 102Cr6 Auf Zementitnetzwerk geglüht bei 950 °C

Dieser übereutektoide Stahl (Stangenmaterial mit ⌀ = 16 mm) wurde bei 950 °C 1 Stunde lang geglüht, um ein Zementitnetzwerk zu erzeugen, und anschließend langsam im Ofen abgekühlt.

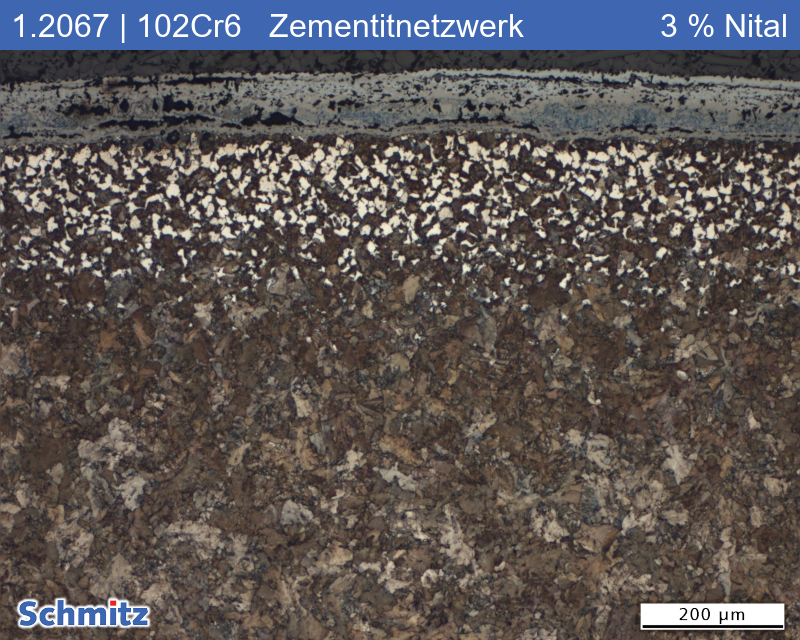

Die Probe wurde am Rand leicht entkohlt, sodass bis in einen Oberflächenabstand von ca. 300 µm vereinzelte helle Ferritkörner in der perlitischen Matrix vorliegen. Erst bei hoher Vergrößerung wird das erzielte Zementitnetzwerk im Kern sichtbar, das sich entlang der Perlit-Korngrenzen ausgebildet hat. Die entkohlte Zone am Rand der Probe hat eine Härte von 240 HV0,5, die Kernhärte liegt im Mittel bei 330 HV0,5.

Zustand:
950 °C / 60 min / Ofen
