Zurück (Additive Fertigung (AM))

1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 19
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 01
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 02
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 03
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 04
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 05
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 06
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 07
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 08
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 09
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 10
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 11
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 12
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 13
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 14
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 15
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 16
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 17
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 18
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 19
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 20
1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h - 21

1.4404 | X2CrNiMo17-12-2 | PF -45/+15 µm | VED 27,78 J/mm³ | BUR 25,92 cm³/h

Numerische Bezeichnung1.4404
Chemische BezeichnungX2CrNiMo17-12-2
ZustandAdditiv gefertigt mittels L-PBF
ÄtzungV2A-Beize @ 70°C

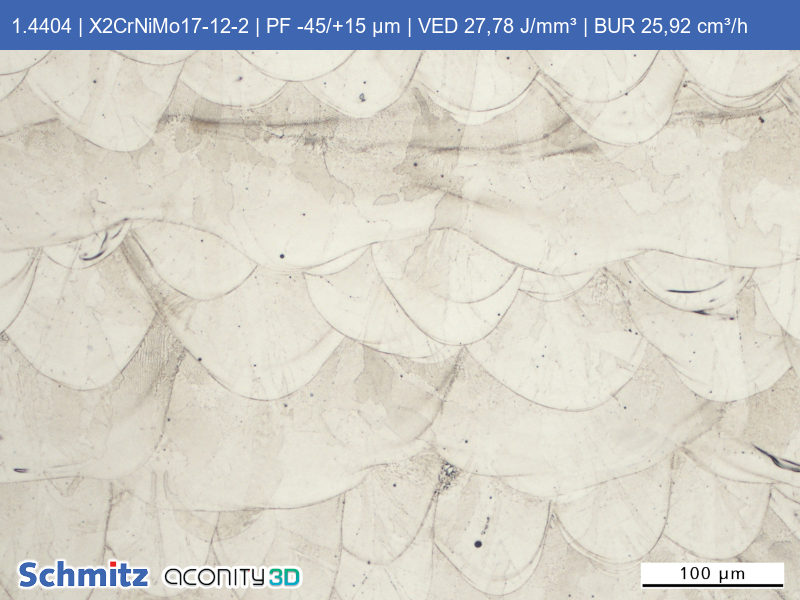

Das erste Bild wurde im ungeätzten Zustand zur Bestimmung der relativen Dichte angefertigt. Die Gefügeaufnahmen zeigen das feindendritische, austenitische Gefüge der einzelnen Lagen.

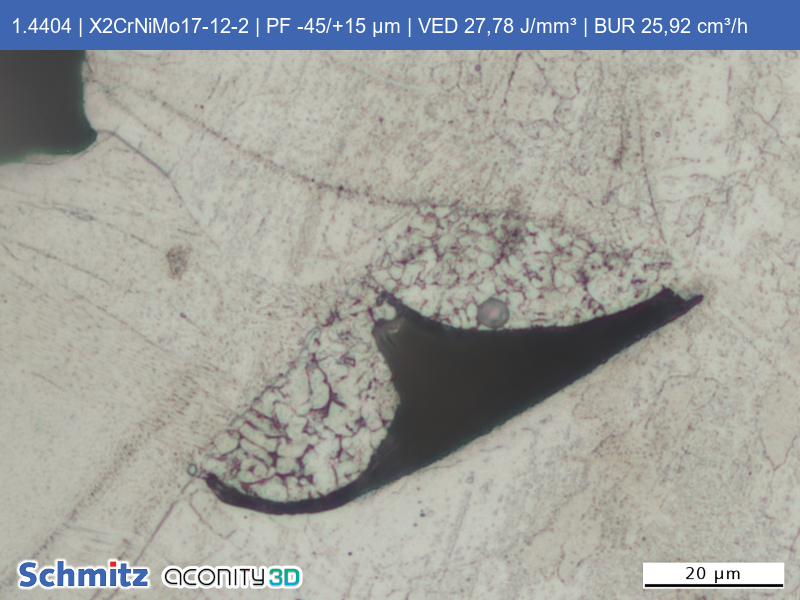

Die geringere VED und die höhere BUR führen hier lokal zu Mikrolunkern und nicht aufgeschmolzenen Pulverpartikeln.

  • Laserklasse 400 W
  • Schichtdicke 60 µm
  • VED 27,78 J/mm³
  • Aufbaurate 25,92 cm³/h
  • Relative Dichte >99,8 %
  • Pulverkornfraktion -45/+15 µm

Additive Fertigung (AM)

Kategorie anzeigen
