1.4571 | X6CrNiMoTi17-12-2 kaltnitriert
| Numerische Bezeichnung | 1.4571 |
|---|---|
| Chemische Bezeichnung | X6CrNiMoTi17-12-2 |
| Zustand | kaltnitriert |
| Ätzung | V2A-Beize @ 70 °C |

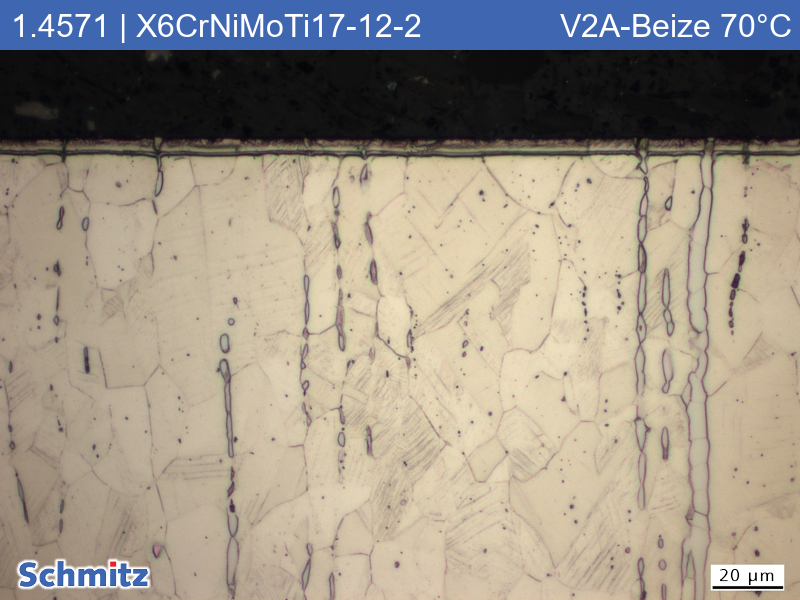

Die Nitrierung bei ca. 370 °C führt nicht zur Chromnitridausscheidung in der Diffusionszone und hat deshalb (im Gegensatz zu herkömmlichen Nitrierverfahren bei rostfreien Stählen) keine negativen Auswirkungen auf die Korrosionsbeständigkeit. Eine Diffusionszone wird daher auch durch die Ätzung nicht sichtbar. Die Verbindungsschicht ist nur wenige µm dünn. Das Grundgefüge enthält ausgeprägte delta-Ferritzeilen und viele goldene Titancarbonitride.
