1.7077 | 36CrB4 +QT 12.9
| Numerische Bezeichnung | 1.7077 |
|---|---|
| Chemische Bezeichnung | 36CrB4 |
| Zustand | +QT 12.9 |
| Ätzung | PAG QT² und 3% Nital |
Die Schraube aus 36CrB4 liegt im vergüteten Zustand der Festigkeitsklasse 12.9 vor. Die Gefügeaufnahmen zeigen eine Anätzung auf die ehemalige Austenitkorngröße mit unserem eigens entwickeltem Ätzmittel PAG QT². Die PAG sind entwickelt, allerdings ist der Kontrast bei Weitem nicht so gut wie in den Zuständen gehärtet, 8.8 und 10.9. Verschiedene Ätzdauern haben wir hier aufgeführt:

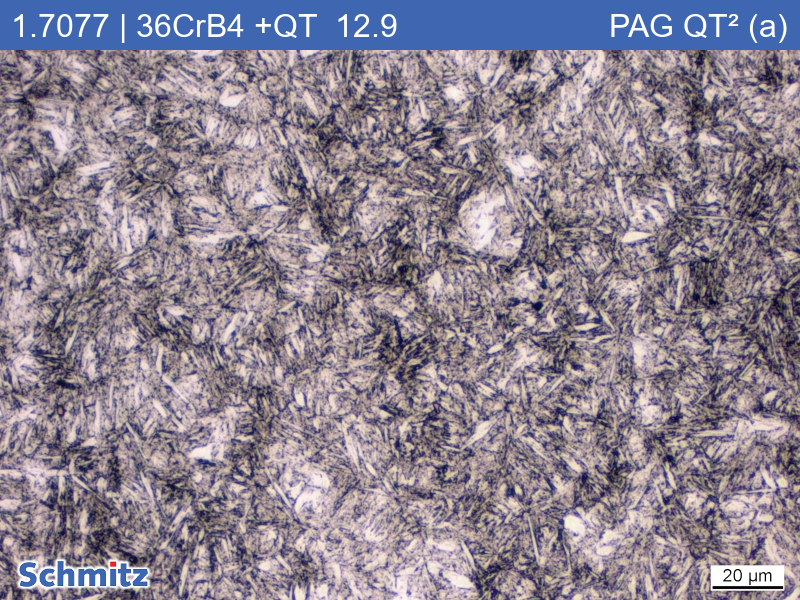

- PAG QT² (a): 3+3+15min
- PAG QT² (b): 3+3+15+180 min
- PAG QT² (c): 3+3+15+180 min+30s OPS

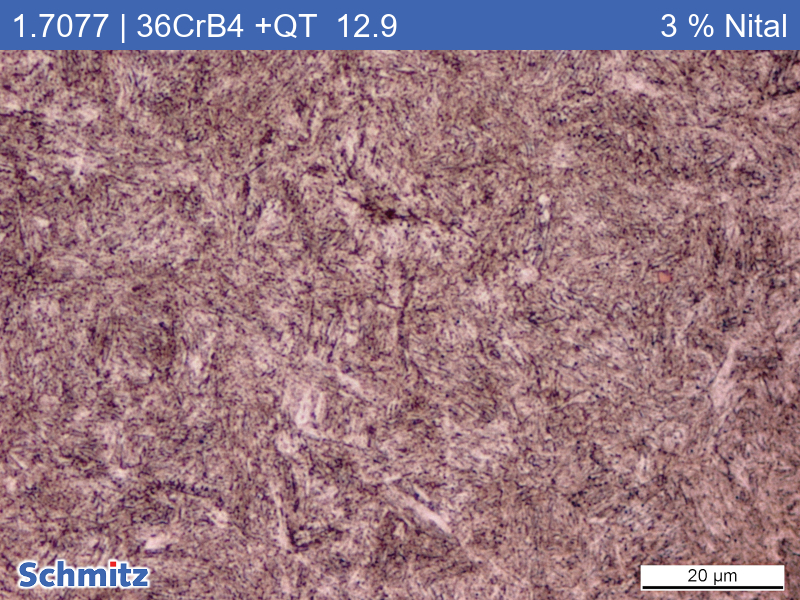

- 3 % Nital 8 Sekunden
Das Gefüge besteht aus angelassenem Martensit. Karbidausscheidungen sind hier allerdings noch nicht zu erkennen.
Die Härte beträgt 435 HV 10. Die Anlasstemperatur betrug ca. 500 °C.
