Zurück (Additive Fertigung (AM))

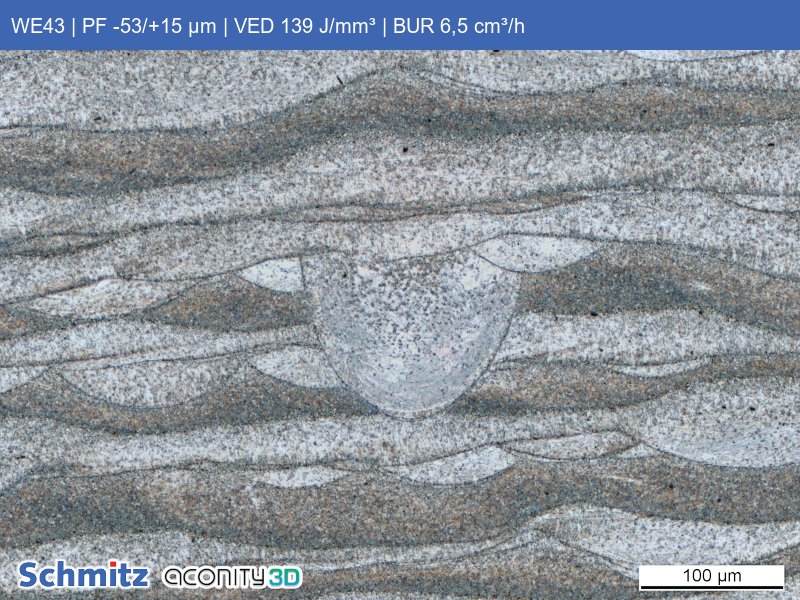

WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 08
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 01
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 02
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 03
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 04
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 05
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 06
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 07
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 08
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 09
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 10
WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h - 11

WE43 | PF -53/+15 µm | VED 139 J/mm³ | BUR 6,5 cm³/h

Chemische BezeichnungWE43
ZustandAdditiv gefertigt mittels L-PBF
Ätzung0,5% Nital 20 sec

Die lichtmikroskopischen Aufnahmen zeigen den Lagenaufbau der Magnesiumlegierung. Bei diesem Parametersatz liegen die größten Lagenbindefehler (~ 250 µm) vor.
Die chemische Zusammensetzung von WE43 beträgt nach einer EDX-Analyse (wt.-%):

  • Y 5 %
  • Nd 3,4 %
  • Zr 1 %
  • Mg 90,6 %



  • Laserklasse 400 W
  • Strahldurchmesser 130 µm
  • Schichtdicke 30 µm
  • VED 139 J/mm³
  • Aufbaurate 6.5 cm³/h
  • Relative Dichte > 99.9 %
  • Pulverkornfraktion 15-53 µm

Additive Fertigung (AM)

Kategorie anzeigen
